Indukcja elektromagnetyczna to jedna z tych idei, które wyglądają jak szkolny wzór, a w praktyce stoją za generatorami, transformatorami i całą współczesną energetyką. W tym tekście wyjaśniam, czym dokładnie jest prawo Faradaya, jak doszło do jego odkrycia, co oznacza znak minus we wzorze i dlaczego ta zależność była tak przełomowa. Dorzucam też najczęstsze pomyłki, bo właśnie na nich najłatwiej zgubić sens całego zjawiska.
Najważniejsze informacje w skrócie
- Zmiana strumienia magnetycznego wywołuje SEM, a w zamkniętym obwodzie także prąd indukcyjny.
- Na efekt wpływają: siła pola, powierzchnia obwodu, kąt ustawienia i szybkość zmian.
- Znak minus w równaniu opisuje kierunek reakcji układu, a nie „błąd” w zapisie.
- Najważniejszy historycznie moment to eksperymenty Faradaya z 1831 roku.
- Generatory i transformatory są najbardziej klasycznymi zastosowaniami tej zasady.
Na czym polega indukcja elektromagnetyczna

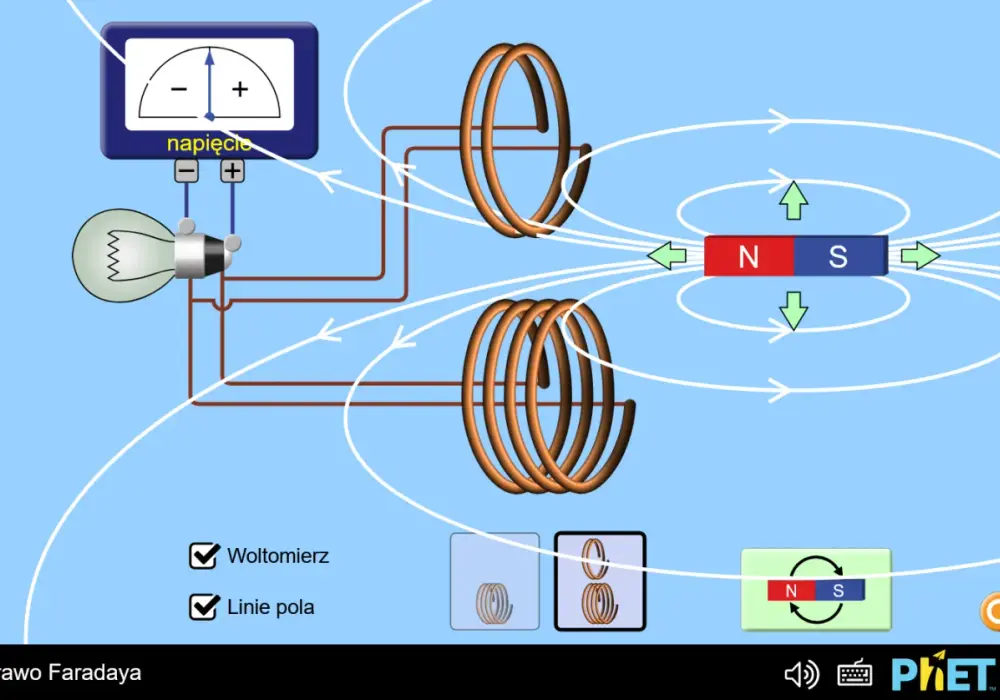

Najprościej mówię o niej tak: gdy zmienia się strumień magnetyczny obejmujący obwód, w przewodniku pojawia się siła elektromotoryczna, czyli SEM. Jeśli obwód jest zamknięty, może popłynąć prąd indukcyjny. W praktyce nie chodzi wyłącznie o ruch magnesu wobec cewki; indukcję wywołuje każda zmiana tego, co „przechodzi” przez powierzchnię obwodu.
- zmiana wartości pola magnetycznego,
- ruch przewodnika względem pola,
- zmiana powierzchni obwodu lub jego ustawienia.
Ja zwykle proszę o zapamiętanie jednej rzeczy: indukcja nie wynika z samej obecności pola, tylko ze zmiany. To rozróżnienie od razu porządkuje dalszą część tematu. Żeby zobaczyć, dlaczego to było odkrycie, a nie tylko definicja z podręcznika, trzeba wejść do laboratorium Faradaya.
Jak Faraday doszedł do odkrycia tego zjawiska
Faraday doszedł do tego 29 sierpnia 1831 roku po serii doświadczeń z magnesami, cewkami i żelaznym pierścieniem. W klasycznej wersji eksperymentu zmiana prądu w jednej cewce wywoływała chwilowy efekt w drugiej; w innych układach wystarczyło poruszyć magnesem przy przewodniku. Zauważył coś, co dziś brzmi oczywiście, ale wtedy było rewolucyjne: sama obecność pola nie wystarcza. Efekt pojawia się wtedy, gdy pole się zmienia albo gdy zmienia się położenie przewodnika względem pola.
Warto też pamiętać, że historia odkrycia nie była jednowątkowa. Faraday nadał zjawisku eksperymentalny kształt i opisał je najczytelniej, ale w tym samym okresie inni badacze także zbliżali się do podobnych wniosków. Dla czytelnika ważniejsze od sporu o pierwszeństwo jest jednak coś innego: od tego momentu wiadomo było, że prąd da się wytwarzać bez ogniwa chemicznego, tylko przez zmianę pola i ruch.
To właśnie ten moment sprawił, że indukcja przestała być ciekawostką laboratoryjną, a stała się fundamentem prądnic, transformatorów i całej późniejszej techniki energetycznej. Kiedy to rozumiem, łatwiej przejść od historii do wzoru, który opisuje całe zjawisko.
Jak zapisać zależność Faradaya i nie pomylić jej z regułą Lenza
Najbardziej użyteczny zapis brzmi: SEM = -N · dΦB/dt. Liczba zwojów N wzmacnia efekt, a strumień magnetyczny ΦB mówi, ile pola „przechodzi” przez powierzchnię obwodu. Jeśli mówimy o pojedynczej pętli, można pominąć N. Jeżeli zależy mi na intuicji, rozbijam ten wzór na małe elementy, bo wtedy przestaje wyglądać jak magiczny znak z tablicy.
| Symbol | Znaczenie | Co z tego wynika |
|---|---|---|
| SEM | Siła elektromotoryczna indukcji | To napięcie wymuszone zmianą pola |
| ΦB | Strumień magnetyczny | Im większa zmiana strumienia, tym większa SEM |
| N | Liczba zwojów | Więcej zwojów zwykle oznacza mocniejszy sygnał |
| dt | Czas, w którym zachodzi zmiana | Szybsza zmiana pola daje większy efekt |
W prostych zadaniach spotkasz też zapis ΦB = B · A · cosα, gdzie α to kąt między polem a normalną do powierzchni. To przydatne, bo od razu widać, że nie tylko siła pola ma znaczenie, lecz także ustawienie cewki.
Znak minus nie oznacza tu „ujemnego napięcia” w potocznym sensie. Pokazuje kierunek zjawiska: układ reaguje tak, by przeciwdziałać zmianie, która go wywołała. To właśnie reguła Lenza w praktyce. Gdy strumień rośnie, pojawia się prąd, który próbuje ten wzrost osłabić; gdy strumień maleje, reakcja jest odwrotna. Bez tego elementu trudno sensownie zrozumieć kierunek prądu, a nie tylko jego wartość. W obliczeniach szkolnych często bierze się wartość bezwzględną SEM, ale w opisie fizycznym znak ma znaczenie, bo wyznacza kierunek i pilnuje bilansu energii.
Kiedy to już jasne, łatwo przejść od wzoru do urządzeń, które codziennie korzystają z tej samej zasady.
Gdzie ta zasada działa w praktyce
Najbardziej klasyczny przykład to generator. Obracająca się cewka albo magnes zmienia strumień magnetyczny i wytwarza napięcie. Dzięki temu ruch mechaniczny można zamienić na energię elektryczną. To dokładnie ten most między fizyką a techniką, który dał nowoczesnej energetyce ogromną przewagę.

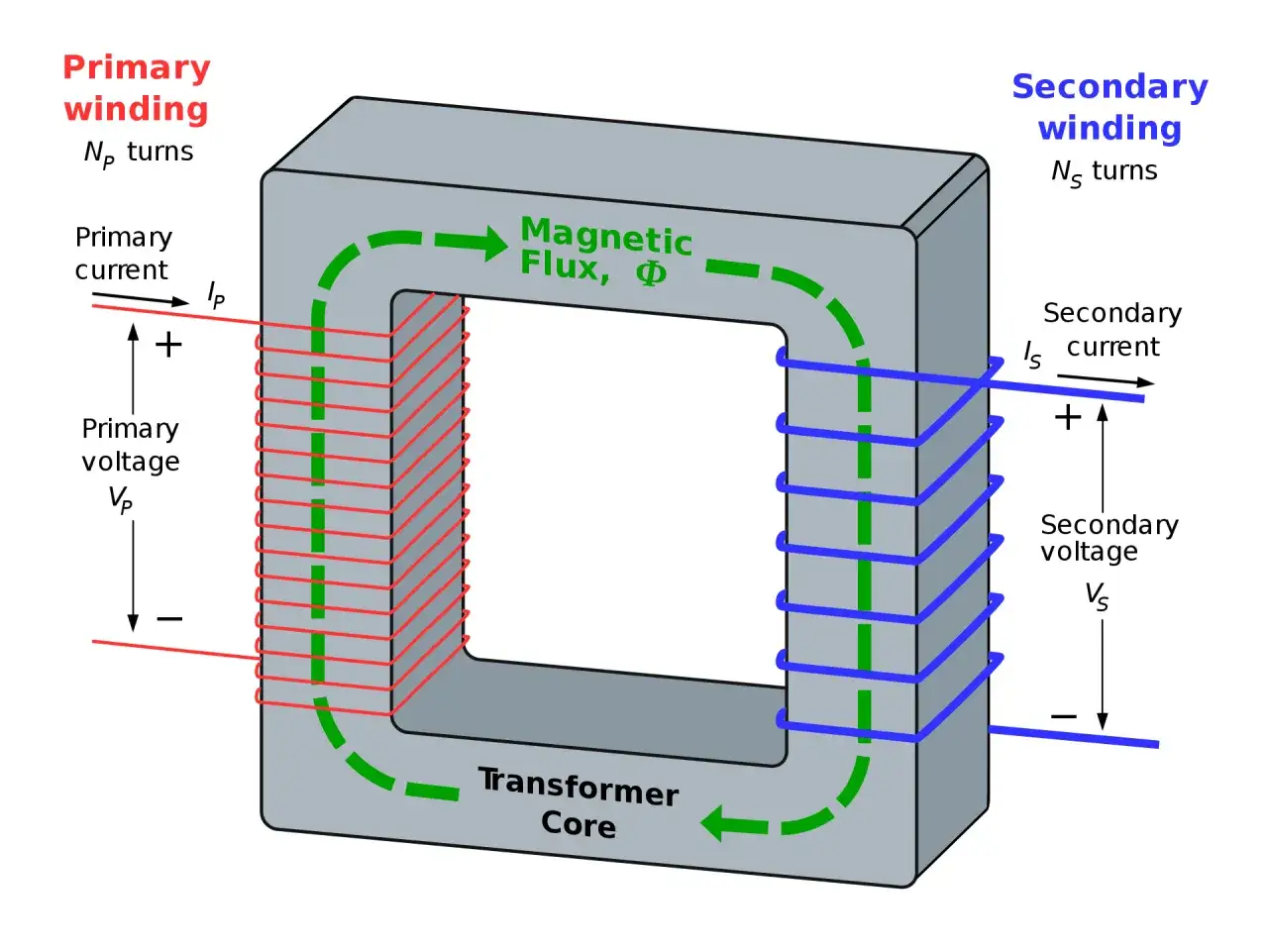

Drugi przykład to transformator. Tu nie chodzi o ciągły obrót, tylko o zmienny prąd w uzwojeniu pierwotnym, który tworzy zmienne pole magnetyczne w rdzeniu i indukuje napięcie w uzwojeniu wtórnym. W sieci 230 V/50 Hz to absolutna codzienność: bez transformatorów trudno byłoby efektywnie przesyłać energię na duże odległości i bezpiecznie dopasowywać napięcie do odbiornika.
| Urządzenie | Co się zmienia | Po co to działa |
|---|---|---|
| Generator | Ruch cewki lub magnesu zmienia strumień | Powstaje napięcie z energii mechanicznej |
| Transformator | Zmienny prąd w uzwojeniu pierwotnym | Można podnosić lub obniżać napięcie |
| Ładowarka indukcyjna | Pole jednej cewki indukuje napięcie w drugiej | Ładowanie bez styków i kablowego połączenia energetycznego |
| Kuchenka indukcyjna | Zmienne pole wzbudza prądy wirowe w dnie naczynia | Energia zamienia się w ciepło bardzo szybko |
| Mikrofon dynamiczny | Drgania cewki w polu magnetycznym | Dźwięk zamienia się w sygnał elektryczny |
Wspólny mianownik jest prosty: w każdej z tych sytuacji coś musi się zmieniać. To może być ruch, zmienny prąd albo zmiana geometrii układu. Bez zmiany nie ma indukcji, a bez indukcji nie byłoby ani łatwego przesyłu energii, ani większości współczesnych przetworników. Żeby nie pomylić przy tym pojęć, warto znać kilka typowych pułapek.
Najczęstsze pomyłki, które psują zrozumienie tematu
Ja uczę tego tematu przez pytanie: co dokładnie się zmienia? Jeśli odpowiesz na to uczciwie, większość zadań staje się prostsza. Jeśli nie, bardzo łatwo pomylić ruch z samą obecnością magnesu albo uznać każdy sygnał w cewce za indukcję.
- „Magnes musi się poruszać” - nie. Poruszać może się cewka, może zmieniać się pole, może zmieniać się kąt ustawienia. Ważne jest to, że zmienia się strumień.
- „Silniejsze pole zawsze daje prąd” - nie, jeśli pole jest stałe. Sama wartość B bez zmiany nie wystarczy.
- „Znak minus jest nieistotny” - właśnie przeciwnie. To on mówi, jak układ reaguje i dlaczego energia nie bierze się z niczego.
- „Indukcja działa tylko w zamkniętym obwodzie” - napięcie indukowane może pojawić się także w obwodzie otwartym, ale prąd popłynie dopiero po zamknięciu drogi.
- „Każdy prąd w cewce to to samo” - prąd może wynikać z wielu przyczyn; w tym temacie interesuje nas konkretnie taki, który powstaje wskutek zmiany strumienia magnetycznego.
W praktyce najlepsza kontrola to szybki test: co się zmienia, jak szybko i ile zwojów ma układ. Tyle wystarcza, żeby nie zgubić się w zadaniu i nie mylić zależności jakościowej z ilościową. Z tym porządkiem myślenia łatwo przejść do pytania, dlaczego odkrycie Faradaya było aż tak ważne dla całej techniki.
Dlaczego to odkrycie nadal jest fundamentem nowoczesnej techniki
To, co Faraday zobaczył w laboratorium, stało się językiem całej elektrotechniki. Generatory, transformatory, silniki odwracalne, systemy ładowania bez styków i cała infrastruktura przesyłu energii opierają się na tej samej zasadzie: zmiana pola może wywołać napięcie. W praktyce oznacza to, że odkrycie z XIX wieku nadal decyduje o tym, jak produkujemy, przesyłamy i wykorzystujemy energię dziś.
- zapamiętaj, że liczy się zmiana, a nie sama obecność pola,
- pamiętaj o liczbie zwojów, bo ona bezpośrednio wzmacnia efekt,
- traktuj regułę Lenza jako część sensu zjawiska, nie jako dopisek do wzoru.
Dlatego, gdy patrzę na prądnicę, transformator czy cewkę indukcyjną, widzę nie osobne wynalazki, lecz różne wykorzystania tej samej idei odkrytej przez Faradaya. To jedna z tych rzadkich zasad fizyki, które są jednocześnie proste w sednie i wyjątkowo pojemne w zastosowaniach.
