Laserowy pomiar odległości zmienił sposób, w jaki mierzy się teren, budynki i ruch obiektów. To właśnie lidar sprawił, że z jednego przelotu samolotu, przejazdu auta albo stanowiska skanera można zbudować gęstą chmurę punktów i zamienić ją w model wysokościowy, przekroje oraz dokładne odwzorowanie obiektów. W tym tekście pokazuję, jak ta technologia działa, skąd się wzięła, gdzie daje największą przewagę i jakie ma ograniczenia, których nie wolno ignorować.
Najkrócej ta technologia zamienia odbite impulsy światła w precyzyjny model przestrzeni
- Pomiar opiera się na czasie powrotu impulsu laserowego i georeferencji punktów.
- W praktyce powstaje chmura punktów XYZ, z której tworzy się NMT i NMPT.
- Najmocniejsze strony to gęstość danych, praca w trudnym terenie i szybkie mapowanie dużych obszarów.
- Najczęstsze odmiany to skanowanie naziemne, lotnicze, mobilne i batymetryczne.
- Ograniczenia dotyczą m.in. pogody, wody, połyskujących powierzchni i jakości trajektorii pomiarowej.
Jak działa LiDAR i co właściwie mierzy

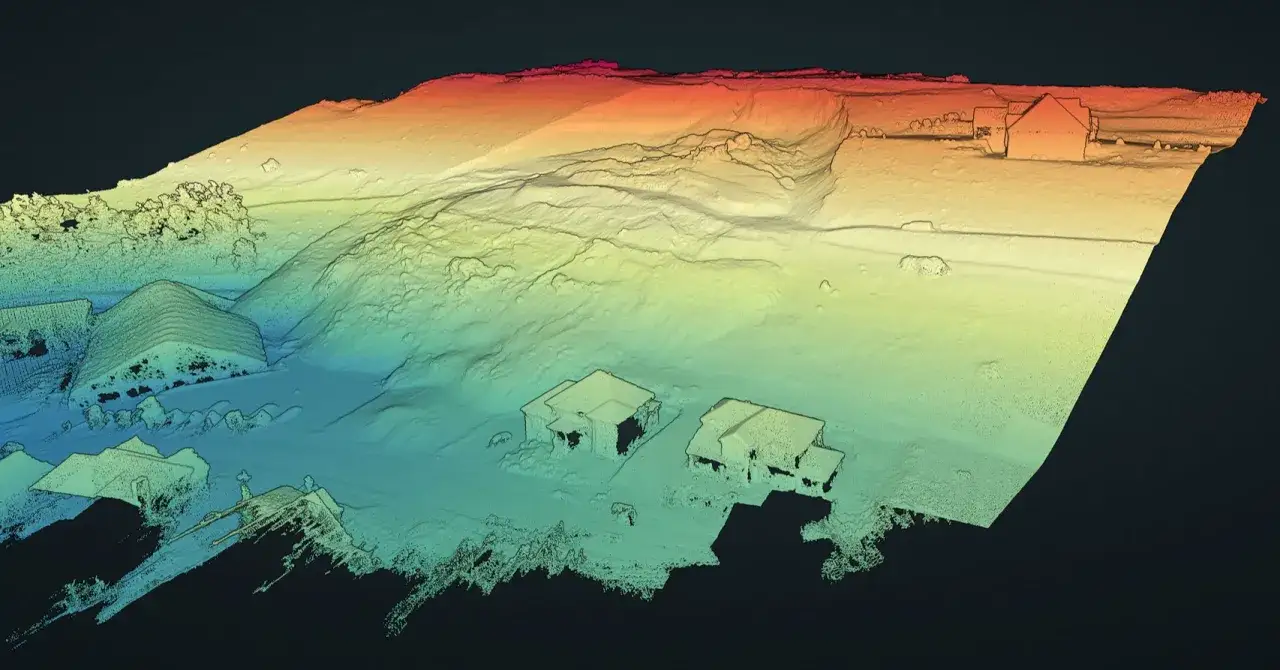

Technologia należy do aktywnej teledetekcji: urządzenie samo wysyła impuls światła, a potem mierzy czas jego powrotu. Na tej podstawie liczy dystans, a po połączeniu z pozycją sensora i kątem skanowania zapisuje każdy punkt jako współrzędne X, Y, Z. W praktyce dostajesz nie zdjęcie, lecz geometryczną chmurę danych, z której da się odtworzyć teren, dach, drzewo albo krawędź mostu.
Ważne jest to, że LiDAR nie działa jak zwykła kamera. Nie zbiera koloru, tylko geometrię, choć wiele systemów zapisuje też intensywność odbicia, czyli informację o tym, jak mocno wrócił impuls. To pozwala odróżniać niektóre powierzchnie i lepiej filtrować dane. Precyzja nie bierze się z samego lasera, ale z połączenia lasera, synchronizacji czasu, GNSS i IMU, czyli czujnika ruchu oraz pochylenia platformy.
Jeśli patrzy się na to praktycznie, najważniejszy efekt jest prosty: jeden pomiar daje tysiące lub miliony punktów, a nie pojedynczy szkic. Od tego zależy wybór urządzenia i skali pracy, więc naturalnie przechodzę do odmian tej technologii.
Jakie są najważniejsze odmiany tej technologii
W praktyce odmiana skanera decyduje o wszystkim: inaczej mierzy się fasadę zabytku, inaczej dolinę rzeczną, a jeszcze inaczej pas drogowy albo płycizny przybrzeżne. Najczytelniej widać to w zestawieniu poniżej.
| Odmiana | Typowe zastosowanie | Największa zaleta | Najważniejsze ograniczenie |
|---|---|---|---|
| Naziemny TLS | Fasady, mosty, wnętrza, zabytki, obiekty inżynierskie | Bardzo wysoka, często centymetrowa dokładność detalu | Mały zasięg i konieczność wielu stanowisk pomiarowych |
| Lotniczy ALS | Duże obszary, doliny rzeczne, lasy, mapy wysokościowe | Szybkie pokrycie rozległego terenu | Zależność od pogody, trajektorii lotu i gęstości punktów |
| Mobilny MLS | Drogi, korytarze infrastrukturalne, miasta, linie energetyczne | Duża wydajność przy pomiarze pasowym | Wrażliwość na jakość nawigacji i ruch platformy |
| Batymetryczny | Płytkie wody, wybrzeża, rafy, strefy przejściowe między lądem a wodą | Pomiar obszarów trudnych dla klasycznych metod terenowych | Działa tylko w stosunkowo czystej i niezbyt głębokiej wodzie |
Do tego dochodzą mniej medialne, ale ważne zastosowania atmosferyczne, w których mierzy się aerozole, chmury, wilgotność czy ruch cząstek w powietrzu. To już wyspecjalizowana gałąź, ale dobrze pokazuje, że jeden pomiarowy pomysł rozgałęził się na kilka bardzo różnych narzędzi. Tę różnorodność łatwo zrozumieć dopiero wtedy, gdy spojrzy się na historię wynalazku.
Skąd wziął się ten wynalazek i dlaczego przyspieszył po erze laserów
Nie traktuję tego jako jednego błysku genialności, tylko jako ciąg kolejnych kroków. Idea pomiaru światłem istniała wcześniej, ale dopiero laser dał źródło wąskiej, spójnej wiązki, która pozwoliła mierzyć odległość z powtarzalną precyzją. NASA przypomina, że już w pierwszej połowie lat 60. laserowe śledzenie satelitów pokazało, jak szybko ta metoda wychodziła poza laboratorium i wchodziła do praktyki badawczej.
W latach 60. i 70. technika dojrzewała w obserwacjach atmosferycznych, geodezji i badaniach powierzchni Ziemi. Z czasem pojawiły się bardziej stabilne źródła, lepsza elektronika czasowa, lepsza nawigacja satelitarna i mocniejsza obróbka danych. Dopiero wtedy z pojedynczego eksperymentu powstało narzędzie, które dało się montować na samolocie, samochodzie, łodzi i statywie.
Jeszcze ważniejsza jest jedna rzecz: dzisiejszy sukces LiDAR-u nie wynika wyłącznie z lasera. Równie ważne były algorytmy klasyfikacji punktów, bez których chmura danych byłaby tylko masą liczb. Wynalazek był więc w praktyce zespołowy - fizyka, elektronika, geodezja i informatyka spotkały się w jednym narzędziu. To prowadzi prosto do pytania, gdzie to urządzenie naprawdę daje przewagę nad innymi metodami.
Gdzie daje największą przewagę w praktyce
Najwięcej zyskuje tam, gdzie teren jest rozległy, zasłonięty albo wymaga bardzo gęstego i czytelnego zapisu wysokości. Wtedy skan laserowy wygrywa nie efektem wizualnym, ale jakością geometrii.
- Geodezja i kartografia - szybkie tworzenie modeli terenu, wałów, skarp i osuwisk; przy dużych obszarach to zwykle większa oszczędność czasu niż klasyczne pomiary punktowe.
- Leśnictwo - wysokość drzew, gęstość koron i struktura runa; tutaj przewaga polega na tym, że z chmury punktów da się oddzielić warstwę drzew od gruntu.
- Infrastruktura - mosty, słupy, linie energetyczne i korytarze komunikacyjne; jeden skan pozwala wykryć kolizje, odkształcenia i brakujące elementy.
- Archeologia i historia terenu - ukryte nasypy, dawne rowy, ślady umocnień; szczególnie cenne tam, gdzie roślinność zasłania relikty.
- Miasta i transport - inwentaryzacja ulic, fasad i pasów drogowych; tu ważna jest szybkość i możliwość częstych aktualizacji.
NOAA wykorzystuje tę technikę także do mapowania linii brzegowej i płytkich stref przybrzeżnych, bo tam zwykłe zdjęcie nie daje tak pewnego modelu wysokości. To dobry przykład, że największa wartość tej technologii często pojawia się nie wtedy, gdy jest efektowna, ale wtedy, gdy pozwala zmierzyć miejsce trudne do klasycznego pomiaru. Mimo to sam skaner nie rozwiązuje wszystkiego, bo dane trzeba jeszcze dobrze zinterpretować.
Czego ta technologia nie wybacza i gdzie łatwo o błędną interpretację
Największy błąd początkujących polega na traktowaniu chmury punktów jak gotowej prawdy. To wciąż materiał pomiarowy, który trzeba oczyścić, sklasyfikować i sprawdzić punktami kontrolnymi. Jeśli tego zabraknie, nawet gęsty zbiór danych może prowadzić do złych wniosków.
- Woda i lśniące powierzchnie - zwierciadło wody, mokry asfalt, szkło i błyszczący metal potrafią dawać ubytki albo dziwne odbicia.
- Pogoda - gęsta mgła, opad i pył osłabiają sygnał, więc warunki terenowe nadal mają znaczenie.
- Trajektoria platformy - błąd GNSS/IMU przesuwa każdy punkt; w lotniczym skanowaniu to jeden z najpoważniejszych źródeł problemów.
- Zbyt szybkie wnioski - większa gęstość punktów nie zawsze oznacza lepszy model, jeśli dane są źle zarejestrowane.
- Brak separacji klas - bez filtracji łatwo pomylić ziemię z koroną drzewa, dach z tarasem albo most z wałem.
Gdy porównuje się go z fotogrametrią, różnica jest dość praktyczna: zdjęcia z drona lepiej oddają kolor i fakturę, a skan laserowy daje pewniejszą geometrię oraz lepszą pracę wśród roślinności. Z kolei radar ma przewagę tam, gdzie potrzebna jest obserwacja przez chmury lub w trudnej pogodzie, ale zwykle nie dostarcza tak drobnego modelu małych obiektów. Dlatego dobre projekty nie wybierają jednej metody z przyzwyczajenia, tylko łączą kilka źródeł danych.
Dlaczego ten wynalazek zmienił geodezję, kartografię i badanie historii terenu

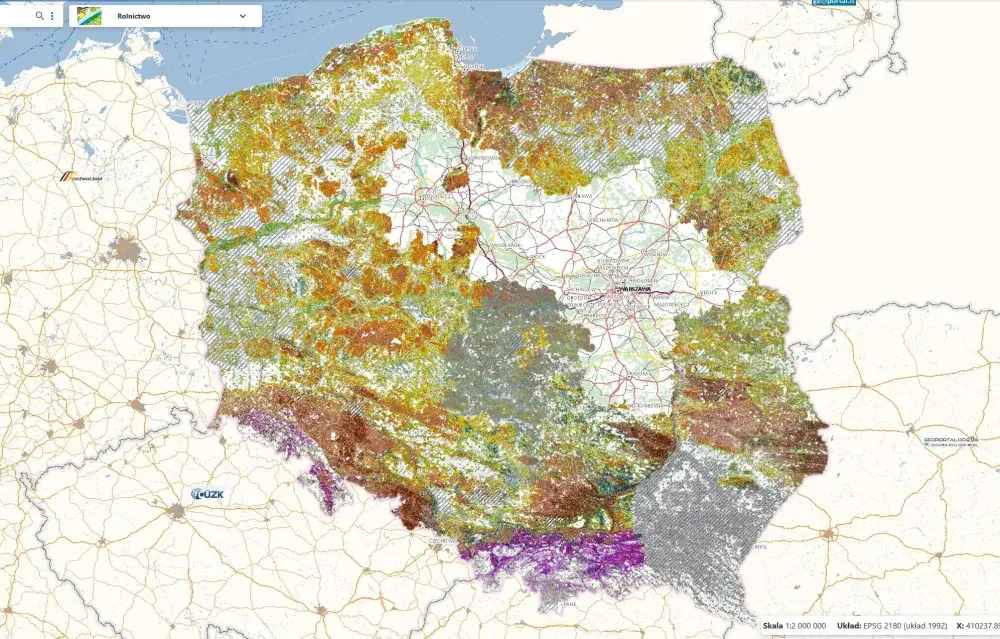

Najciekawsze w tej technologii jest to, że z narzędzia specjalistycznego stała się elementem infrastruktury publicznej. W polskim Geoportalu dane z lotniczego skanowania obejmują cały kraj, a gęstość punktów sięga od 4 do 20 punktów na m², zależnie od obszaru. To ogromna różnica względem dawnych pomiarów punktowych, bo pozwala analizować nie tylko pojedyncze obiekty, ale całe krajobrazy.
Tu właśnie widać, dlaczego skan laserowy tak dobrze pasuje do historii nauki. Zmienił nie tylko sposób mierzenia, ale też sposób myślenia o terenie: zamiast pojedynczych obserwacji mamy cyfrowy zapis przestrzeni, który można filtrować, porównywać i archiwizować. Dla geodety oznacza to dokładniejsze modele, dla urbanisty lepsze planowanie, a dla badacza dawnych struktur - możliwość dostrzeżenia śladów, które w terenie są już ledwie widoczne.
W mojej ocenie to jeden z tych wynalazków, które wyglądają niepozornie, ale naprawdę przesuwają granicę tego, co da się zmierzyć. I właśnie dlatego nie jest to tylko ciekawostka techniczna, lecz ważny etap w rozwoju nowoczesnej kartografii.
Co zostaje z tej technologii, gdy odłożysz efektowną chmurę punktów na bok
Jeśli mam zostawić tylko jedną myśl, to tę: skan laserowy nie zastępuje całej geodezji, ale bardzo często robi za jej najdokładniejszy i najszybszy punkt wyjścia. Najlepiej działa wtedy, gdy potrzebujesz geometrii, wysokości i dużej liczby pomiarów, a nie samego obrazu.
- Sprawdza się najlepiej w terenie trudnym, rozległym i częściowo zasłoniętym roślinnością.
- Nie powinien być traktowany jako samodzielna prawda bez kontroli terenowej.
- Najwięcej zyskuje w połączeniu z fotogrametrią, pomiarem klasycznym i dobrym modelem przetwarzania danych.
Jeżeli ktoś pyta mnie, czy to wynalazek „dla przyszłości”, odpowiadam krótko: on już jest częścią teraźniejszości, tylko często ukrytej pod warstwą map, modeli terenu i decyzji podejmowanych na podstawie danych. Właśnie tak rozpoznaje się technologię, która naprawdę zmienia sposób patrzenia na świat.
